关键要点

• 石笼网箱为挡土和侵蚀控制结构提供了一种柔性且耐用的解决方案。
• 恰当的设计和材料选择可确保结构的完整性和较长的使用寿命。
• 有效的安装和维护措施能提高性能并降低长期成本。

石笼网箱为您提供了一种无需依赖刚性混凝土系统即可构建挡土墙和治理侵蚀的实用方案。这些模块化单元由双绞合钢丝网制成并填充石块，形成了柔性、透水且耐用的结构，能够适应地面沉降和排水条件。您可以使用石笼网箱在各种现场条件下实现结构稳定性、有效的侵蚀控制以及长期的性能表现。

当您正确设计和安装石笼系统时，便能在强度与可持续性之间取得平衡。其开放式结构允许水流通过，从而降低静水压力，防止实体墙设计中常见的破坏失效。此外，您还可以利用当地石材，这不仅降低了材料成本，还能与周围景观自然融合。

选择合适的钢丝涂层、石块尺寸和安装方法，能确保您的石笼挡墙符合工程和环境标准。无论您是在加固边坡、强化河道，还是建造重力式挡墙，了解石笼网箱背后的规格和设计原则，都是奠定项目可靠与高效的基础。

目录

1. 了解石笼网箱

• 什么是石笼网箱
• 石笼结构的类型
• 格宾方案的优势

2. 挡土墙设计原则

• 结构考量
• 地基处理
• 承载力要求

3. 水土流失防治应用

• 边坡防护技术
• 河岸与海岸线加固
• 植被与石笼系统的生态结合

4. 安装最佳实践

• 场地评估与规划
• 组装与放置程序
• 填充与压实方法

5. 技术规格与材料

• 丝网与涂层标准
• 石料填充要求
• 质量控制与检查

6. 石笼网结构的维护与耐久性

• 检查与修复规程
• 应对常见失效问题
• 延长使用寿命

石笼系统利用填充了石块或类似材料的模块化金属丝容器，构建稳固的承重结构。这些单元为挡土墙、边坡加固和侵蚀控制提供了结构完整性，同时具备刚性混凝土系统所不具备的柔性（Flexibility）和透水性（Permeability）。

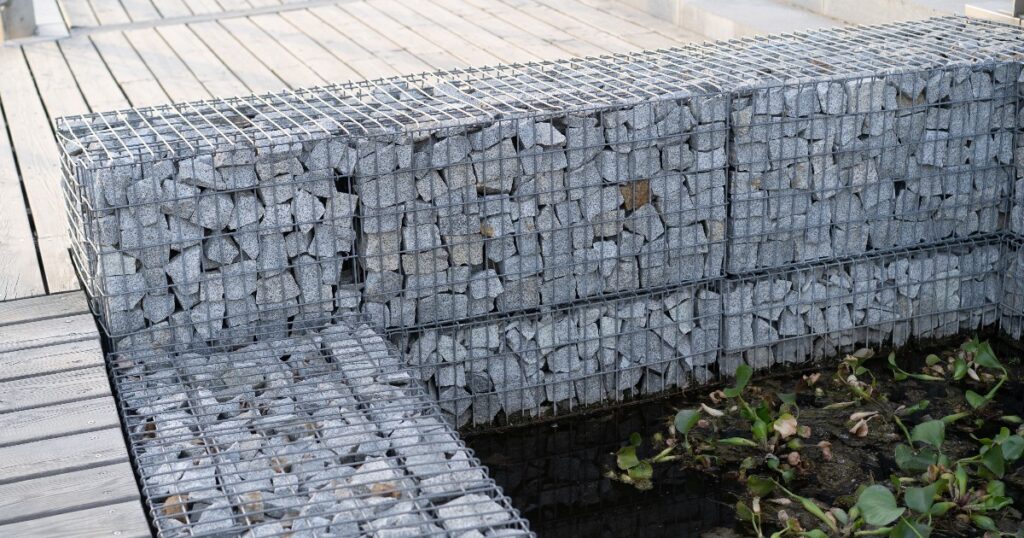

石笼网箱是一种矩形或立方体的金属网容器，设计用于容纳岩石、混凝土碎块或其他耐用填充物。通常需要在现场进行组装，并在填充前使用绑丝或紧固件将其固定。

根据现场条件的不同，网面材料可选用镀锌钢丝、包覆 PVC 的钢丝或不锈钢丝。钢丝直径和网孔尺寸则根据设计要求和承载能力而变化。

石笼作为重力式结构（Gravity structures）发挥作用，依靠石料填充物的质量来抵抗来自土壤或水的压力。其开放式结构允许排水，从而有效降低挡土墙背后的静水压力。

可以将多个石笼网箱串联连接或堆叠，以形成墙体、路堤或防护屏障。这种模块化特性使其能够高效适应不规则地形，并简化维护工作。

石笼系统有多种配置，每种配置都适用于特定的工程目的。最常见的类型包括：

格宾网类型的选择取决于水力条件、荷载要求以及景观美化目标。例如，编织网格宾在柔性应用场景中表现优异，而电焊网格宾则能为外露结构提供更为整洁美观的外观。

格宾网在工程与环境方面具有多重优势。其良好的透水性可防止水分积聚，从而减少对额外排水系统的需求。同时，石料间的空隙有利于植被生长，有助于提升与周边环境的融合度及生态效益。

格宾网具有显著的成本效益，因其对地基处理的要求较低，且可利用当地现有的石料进行填充。此外，其模块化设计简化了运输与组装流程，从而有效降低了人工成本。

在长期使用过程中，格宾网能够抵抗变形，适应地基的不均匀沉降，且维护需求极低。若设计与安装得当，它能为挡土支护及防侵蚀工程提供一种耐用、灵活且可持续的解决方案。

设计有效的格宾挡土墙（Gabion Retaining Wall）需要关注几何形状、土壤特性和材料稳定性。您必须确保墙体结构、地基和承载能力相互配合，以抵御长期环境条件下的滑动、倾覆和沉降。

格宾挡土墙作为重力式结构，依靠自身质量来抵抗侧向土压力。通常情况下，您应将墙底宽度设计为墙高的二分之一到三分之二之间，具体取决于土壤类型和稳定性分析结果。

应使用比重（Specific Gravity）至少为 2.5 的棱角状岩石填料，以确保咬合紧密并最大限度减少空隙移动。岩石尺寸通常在 3 到 8 英寸之间，具体取决于网孔大小。

向挡土一侧倾斜 5-6 度的仰斜角（Batter Angle）可提高抗滑移能力。对于较高的墙体，您可以采用阶梯式后退的墙面，或使用多层格宾网箱以均匀分布荷载。

在格宾网箱和回填土之间应铺设无纺土工布（Non-woven Geotextile），以防止水土流失，同时允许排水。这能降低静水压力，并长期保持墙体的完整性。

稳定的地基对于墙体的长期性能至关重要。首先将底土平整至统一水平，并压实至所需密度。在地基承载力较低的地方，应铺设一层颗粒状垫层——通常深度为 6 到 18 英寸——使用尺寸为 ½ 到 1½ 英寸级配良好的石料。

您可能需要将第一层格宾网箱的一半埋入地下，以增加抗滑阻力。该基层的正确对齐和压实至关重要，因为它支撑着整个墙体的荷载。

必须使用过滤织物或穿孔管系统确保墙后有足够的排水能力。排水不良会导致积水，从而引发墙体位移或沉降。

您必须设计格宾墙以抵抗土压力、超载荷载和静水压力。应使用标准的岩土工程方法（如极限平衡分析，Limit Equilibrium Analysis）进行针对倾覆、滑动和承载力破坏的稳定性验算。

岩石填料的容重和填充材料的比重直接影响承载能力。对于花岗岩或玄武岩等致密石材，典型值范围为 150 至 170 lb/ft³。

对于超过 18 英尺的墙体，应考虑采用阶梯式配置或加筋土断面，以维持安全系数。务必与合格的岩土工程师核实设计假设，并根据当地土壤和排水条件调整尺寸。

石笼网结构能够在土壤位移和水流冲刷威胁土地完整性的区域提供必要的结构稳定性。凭借其模块化和透水性设计，该系统不仅能有效控制水土流失，还能维持自然排水功能，从而保障场地的长期耐用性。

石笼网箱可用于加固易发生土壤位移或受地表径流冲刷的边坡。当采用阶梯式或层叠式布置时，它们将作为重力式挡墙发挥作用，有效抵抗滑动并减少地表侵蚀。

这种开放式网孔设计允许水分自由渗透，同时有效截留结构后方的土壤。该机制能显著降低静水压力，防止在强降雨期间发生边坡失稳。

针对陡峭或不稳定的边坡，建议将石笼挡墙与土工布（Geotextiles）结合使用，以隔离细颗粒土壤与内部块石填料。这种配置能够优化反滤性能，有效防止淤堵现象。

定期检查与维护对于保障长期性能至关重要，尤其是在湿度多变或经历冻融循环的区域。

在河流、溪流及海岸线沿岸，石笼结构可用作护岸，以吸收并消散水流冲击力（水力能量）。其具备的柔性使其能够适应地基的沉降或移动而不会发生断裂，因此非常适用于动态的水文环境。

可沿水流方向平行铺设石笼挡墙或护垫（Mattresses），以防止由于水流冲刷造成的河岸侵蚀。石料间的孔隙能够有效降低流速并截留泥沙，从而随着时间的推移促进河岸的自然恢复。

在沿海区域，石笼结构可作为低矮型防波堤，减少波浪冲击并保护海岸线免受持续侵蚀。在含盐量高或磨损严重的条件下，采用镀锌或PVC覆塑等耐用涂层的钢丝，可显著延长结构的使用寿命。

正确的地基处理——例如压实地基土层并对结构进行锚固——对于防止在洪水或高流量冲刷期间发生结构位移至关重要。

将植被与石笼结构相结合，可同时提升结构的稳定性与生态效益。可在石料缝隙间种植本土草本或灌木植物，利用植物根系固结土壤，从而进一步稳固地表。

植被化石笼有助于降低地表径流流速并改善水分渗透。随着时间的推移，植物的生长将柔化金属网箱的生硬外观，并提升该区域的生物栖息地价值。

在设计此类系统时，应选择根系发达且能适应当地水分条件的植物物种。通常，草本植物与木本植物的混合种植能提供最佳的加固效果。

维护工作包括定期修剪及监测植物生长状况，以防止根系过度生长导致填充石料移位。这种综合治理方案在有效控制侵蚀的同时，亦能维持自然景观的特性。

正确的安装可确保石笼网按预期发挥结构稳定性和长期防侵蚀的作用。成功的关键取决于准确的场地准备、正确的组装以及受控的填充过程，以保持线性对齐并在负载下防止变形。

首先对场地进行勘测，以确定土壤类型、承载力（Bearing Capacity）和排水模式。必须确认地基平整、经过压实，且无有机材料或可能导致沉降的软弱点。

使用木桩和拉线确定墙体线路，保持标高一致。必要时，在石笼后方或下方安装土工布（Geotextile）过滤层，以减少土壤流失并改善排水。

记录设计参数，如墙高、倾斜角（Batter Angle）和网箱尺寸。验证材料是否符合 BS EN 1997-1:2004 或 BS 8002:2015 规范，确保钢丝涂层、网孔尺寸和填充石料之间的兼容性。

在平整表面上展开每个石笼，并在连接面板前弄直所有弯曲处。使用绑扎丝或螺旋扣以 100 毫米的间距固定边缘，沿接缝保持均匀的张力。

将空石笼放置在准备好的地基上，紧密并排对齐。使用木桩或临时支撑锚固第一排，以防填充时发生移动。对于多层结构，采用错缝（Running Bond）模式错开垂直接缝，以均匀分布荷载。

用绑扎丝沿垂直和水平边缘连接相邻单元。堆叠时，在所有角部将上层石笼与下层绑扎在一起，以保持结构连续性。在开始填充前，检查所有面是否保持水平和方正。

选用耐用、棱角分明的石料，标称尺寸为 125–200 毫米，确保没有小于网孔的石块。通过手工或机械放置石料，以最大限度减少空隙并形成致密、互锁的结构。

分层填充每个石笼，每层约为高度的三分之一。每层填充后，安装内部拉筋（Bracing Wires）以防止网箱鼓肚。用手工调整可视面的石料，以获得统一整齐的外观。

填充至略高于顶边（约 25–50 毫米），以预留沉降量。用绑扎丝牢固地封闭盖板，施加均匀张力，以防出现缝隙或在荷载下变形。

您需要了解，格宾网（石笼）的结构完整性取决于丝网的质量、填充石料的类型以及对检验标准的严格遵守。每个组件都必须符合精确的工程和材料规格，以确保其在挡土墙和侵蚀控制应用中的耐久性、稳定性和长期性能。

格宾网箱采用双绞六角形或电焊丝网，以防止散架并保持结构完整性。钢丝通常符合 EN 10223-3、ASTM A641 或 BS 1052 标准。这些标准严格规定了抗拉强度、涂层厚度和尺寸公差。

根据设计荷载的不同，钢丝直径通常在 2.7 毫米至 3.9 毫米之间。底层或高应力区域通常使用更粗的线径（Heavier gauges）。网孔尺寸通常为 80 × 100 毫米或 100 × 120 毫米，这种设计既能保持结构的柔韧性，又能确保填充石料的良好嵌锁。

涂层用于保护钢材免受腐蚀。常见的涂层包括锌（镀锌）、**锌铝合金（Galfan）**或 PVC/PE 聚合物。对于海洋或高盐度环境，您应指定带有 PVC 覆层的锌铝合金材质，以获得最大的耐腐蚀性。涂层厚度必须满足项目的暴露等级和使用寿命要求。

填筑材料提供质量支撑和排水能力。必须使用坚硬、耐用且棱角分明的岩石，以抵抗风化和降解。合适的岩石类型包括花岗岩、玄武岩或石灰岩，其最小密度应为 2.6 t/m³。

每块石头都应足够大，以防止从网孔中流失。通常的规则是，最小石块尺寸应超过网孔孔径的 1.5 倍。例如，对于 80×100 mm 的网眼，应使用 100 mm 到 200 mm 之间的岩石。

避免使用圆形的河石或易碎材料。有棱角的岩石能确保石块间的嵌锁并减少沉降。级配应分布良好，以便在保持渗透性的同时尽量减少空隙。

安装前，请检查岩石是否有裂缝、粘土包裹层或有机物。清洁的材料可以改善结合力并减少长期的维护问题。

质量保证始于在组装前验证所有石笼网（Gabion）组件是否符合规定的标准。您应使用校准过的量具和制造商提供的测试证书，来检查钢丝的抗拉强度、镀层厚度和网孔尺寸。

在安装过程中，请确认网箱排列整齐、绑扎牢固且填充均匀。填料应通过手工或轻微夯实进行压实，以防止出现空隙。在封盖前稍微进行过度填充（Overfilling），可以补偿后期的轻微沉降。

定期检查是确保持久稳定性的关键。在大雨或洪水过后，应检查是否有腐蚀、变形或石块位移现象。应及时更换损坏的面板或重新绑扎松动的接头。

请保存详细的材料认证、检查日志和测试结果记录。完善的文件记录提供了可追溯性，并支持对工程和环境要求的合规性。

妥善维护石笼网结构（Gabion Structures）能够保持其强度、外观及使用寿命。通过定期检查、及时修复以及采取针对腐蚀和变形的预防措施，可以有效降低长期维护成本并减少结构性失效的风险。

建议至少每年对石笼网进行一次检查，并在遭遇重大恶劣天气事件后增加检查频次。检查重点应包括钢丝腐蚀、网孔变形、结构鼓胀、地基沉降及内部石料位移。及早发现隐患可防止微小问题演变为严重的结构性故障。

请使用包含以下内容的检查清单记录评估结果：

立即修复受损区域。将腐蚀的网片更换为符合原始规格的镀锌或PVC涂层钢丝。在重新组装时，必须保持适当的石料填充密度，以恢复结构稳定性并防止产生可能加速结构位移的空隙。

常见的失效问题包括腐蚀、地基沉降和水力冲刷。腐蚀通常始于水流湍急或土壤化学性质具有侵蚀性的区域。通过使用双绞合（Double-twisted）镀锌或PVC涂层网片，并确保墙体后方有充足的排水措施，可以降低这一风险。

当地基或回填土压实不良时，会发生沉降。要纠正此问题，需拆除受影响的石笼单元，重新压实地基，并按照正确的对齐方式重新安装。应避免在面墙上施加额外的材料负荷，以免导致笼体结构变形。

水道附近的水力冲刷会掏空墙趾（Toe of the wall）下方的土壤。应安装抛石（Riprap）或延长石笼护坦（Gabion apron）以保护地基。需定期监测水位，并随着环境条件的变化调整保护范围。

材料质量和安装精度在很大程度上决定了石笼的使用寿命。使用镀锌或PVC涂层钢丝构建的优质系统，根据环境暴露程度的不同，其服役年限可达20至120年。

为了延长使用寿命，必须保持有效的排水系统，以减少静水压力和腐蚀风险。在接触细粒土壤或酸性环境时，应使用土工布（Geotextile）过滤器来隔离材料并控制渗流。

在海洋或高盐度环境中，应涂抹保护涂层或使用牺牲阳极（Sacrificial anodes）。制定定期维护计划，以紧固网片连接点，通过填补石料修复被侵蚀的部分，并清除可能导致结构移位的植被。
